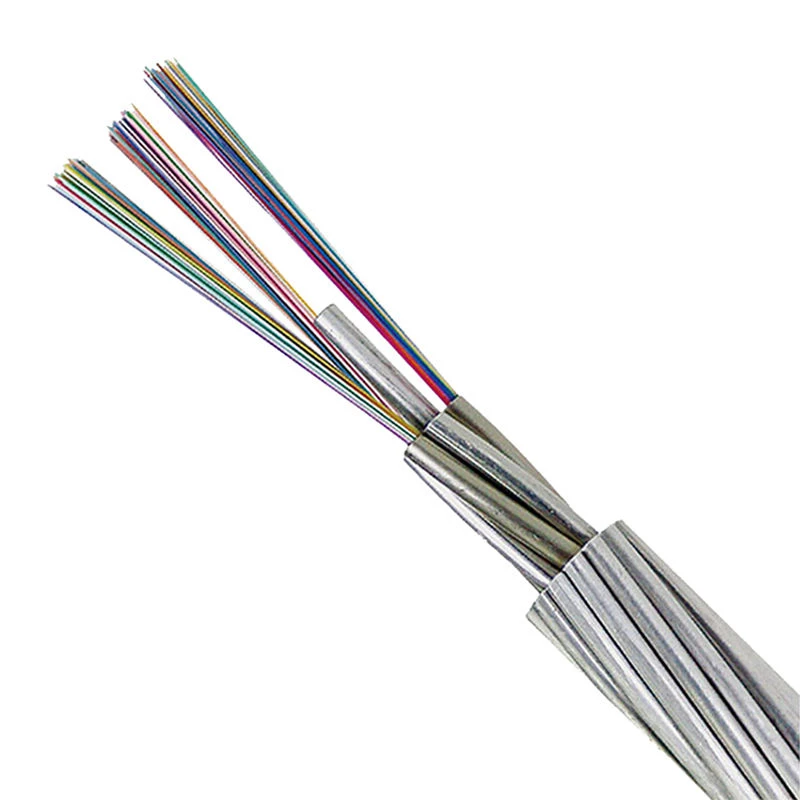

Специјални оптички кабл за напајање је специјализовани оптички кабл дизајниран за енергетске комуникационе мреже. Одликује га оклопљена лабава цевна конструкција са опцијама за једно-модно влакно, високом затезном чврстоћом и отпорношћу на животну средину. Углавном се користи за ваздушну комуникацију за пренос енергије, ОПГВ системе и апликације у комуналним мрежама.

Кључни атрибути

Бранд Наме	Гуангдонг Схенгтанг	Број модела	ОПГВ
Тип	Фибер Оптиц Цабле	Место порекла	Гуангдонг, Кина

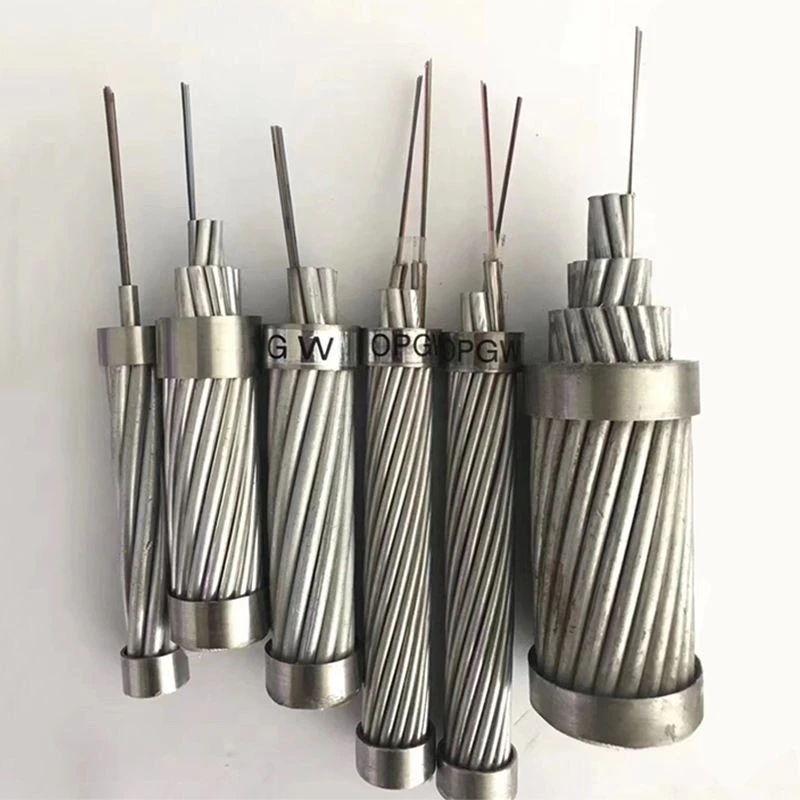

Број проводника	Веће или једнако 10	Структура	Унитубе, оклопљена, лабава цев
Инсталација	СВЕ Самоносећа антена	Језгро од влакана	12 језгара 24 језгра 48 језгара 64 језгра
Стандард за тестирање	ИЕЦ	Бранд Наме	ОЕМ
Назив производа	Оптиц Цабле	Спољашњи омотач	ПЕ/АТ
Порт	ГУАНГЗХОУ

Техничке спецификације

Фибер Цоунт	Називни пречник (мм)	Називна тежина (кг/км)	Макс. влакана по цеви	бр. (епрувете+пунила)	Дозвољено затезно оптерећење (Н)		Дозвољена отпорност на ломљење (Н/100 мм)
Фибер Цоунт	Називни пречник (мм)	Називна тежина (кг/км)	Макс. влакана по цеви	бр. (епрувете+пунила)	Краткорочно	Дугорочно	Краткорочно	Дугорочно
2-36	12.1	125	6	6	3000	1000	3000	1000
36-72	13.9	135	12	6	3000	1000	3000	1000
74-96	16	170	12	8	3000	1000	3000	1000
98-120	16.6	210	12	10	3000	1000	3000	1000
122- 144	18.2	245	12	12	3000	1000	3000	1000
144-216	18.3	250	12	18 (2 слоја)	3000	1000	3000	1000

Кључне карактеристике

Оклопна структура цеви пружа снажну механичку заштиту и поуздане перформансе влакана у тешким спољашњим окружењима.
Компатибилност са једним-модним влакнима подржава-пренос на велике удаљености са ниским слабљењем и стабилним квалитетом сигнала.
Висока затезна чврстоћа до 3000Н обезбеђује безбедну инсталацију на самоносеће ваздушне водове-.
Опције спољног омотача ПЕ/АТ пружају отпорност на временске услове и заштиту од влаге, излагања УВ зрачењу и корозије.
Вишеструке конфигурације броја влакана од 12 до 216 влакана испуњавају различите захтеве за капацитетом комуникације за напајање.

Типичне апликације

01/

Мреже за пренос електричне енергије
Користи се за комуникационе везе у надземним далеководима и електричним комуналним системима.

02/

Пројекти замене и проширења ОПГВ
Погодно за надоградњу или проширење капацитета оптичке комуникације у енергетским мрежама.

03/

Смарт Грид комуникациони системи
Подржава поуздан пренос података за мреже за праћење, контролу и аутоматизацију.

04/

Железничке енергетске комуникационе мреже
Обезбеђује стабилну оптичку повезаност дуж електрификоване железничке инфраструктуре.

05/

Tелектрокомуникационе окосне мреже
Користи се за{0}}пренос влакнима на велике удаљености где је потребна висока механичка чврстоћа.

06/

Индустријске комуналне мреже
Примењује се у енергетским постројењима и индустријским локацијама које захтевају издржљиве спољашње оптичке каблове.

ОЕМ & Цустом Мануфацтуринг

Опције прилагођавања

Ставка за прилагођавање	Доступне опције
Фибер Цоунт	12, 24, 48, 64, 72, 96, 120, 144, 216 језгара или прилагођено
Тип влакна	Г652Д, Г657А и друге опције једномодног-модног влакна
Цабле Струцтуре	Унитубе, лабава цев, блиндирана, самоносећа ваздушна конструкција
Материјал јакне	ПЕ, АТ или прилагођени материјали омотача
Боја јакне	Стандардне црне или прилагођене боје
Пречник кабла	Приближно . 12.1мм–18,3 мм у зависности од броја влакана
Тежина кабла	Приближно. 125–250 кг/км у зависности од структуре
Штампање	Прилагођено означавање каблова, лого и техничке информације
Друм Ленгтх	Стандардна производна дужина или прилагођени захтеви за метар
Паковање	Паковање у дрвеном бубњу, прилагођене етикете и дизајн амбалаже
Лого	Доступно је штампање ОЕМ логотипа
Грапхиц Десигн	Прилагођено означавање производа и графика паковања

ОЕМ услуге

Дизајн каблова по мери према захтевима пројекта
Производња приватне робне марке са брендирањем купаца
Прилагођени број влакана и механичке спецификације

Прилагођено паковање и обележавање каблова
Подршка техничкој документацији
Услуга израде и одобрења узорка
Масовна производња за иностране дистрибутере

Усклађеност и индустријски стандарди

ИСО 9001:2015 –Систем управљања квалитетом који обезбеђује контролисане производне процесе и доследан квалитет производа.
ИСО 14001:2015 –Систем управљања заштитом животне средине за одговорне производне праксе.
ИЕЦ 60794 серија –Међународни стандарди за дизајн, перформансе и тестирање оптичких каблова.
ИТУ-Т Г.652.Д –Стандардно за једно{0}}модно влакно са оптимизованим ниским перформансама слабљења.

ИТУ{0}}Т Г.657 –Стандардно за савијање{0}}неосетљиво једномодно- влакно које се користи у захтевним инсталационим окружењима.
РоХС –Ограничава опасне супстанце у електричним и електронским производима.
ДОСТУПНОСТ –Обезбеђује усклађеност са захтевима хемијске безбедности.
ЦПР (где је примењиво) –Дефинише захтеве за реакцију-на-пожар за каблове који се користе у регулисаним окружењима зграда.

Производња и контрола квалитета

Процес производње

Инспекција оптичких влакана:Тестирање улазних влакана за слабљење, геометрију и оптичке перформансе.
Лабава екструзија цеви:Постављање влакана у заштитне цеви са масом за пуњење за заштиту од влаге.
Процес насукавања:Лабаве цеви и пуниоци распоређени око централног чврстоће.
Примена за оклоп:Постављање заштитног оклопног слоја за повећану механичку чврстоћу.
Екструзија спољашњег омотача:ПЕ или АТ омотач који се примењује са контролисаним пречником и дебљином.
Штампање каблова и обележавање мерача:Идентификационе ознаке према захтевима купаца.
Завршно тестирање каблова и паковање бубња:Завршени каблови тестирани и упаковани у извозне дрвене бачве.

Осигурање квалитета

Испитивање оптичког слабљења
Тестирање перформанси ОТДР-а
Провера геометрије влакана
Испитивање затезне чврстоће
Испитивање отпорности на ломљење
Мерење пречника и тежине кабла
Провера дебљине омотача
Испитивање продирања воде
Тест циклуса температуре
Испитивање отпорности на старење
Инспекција паковања

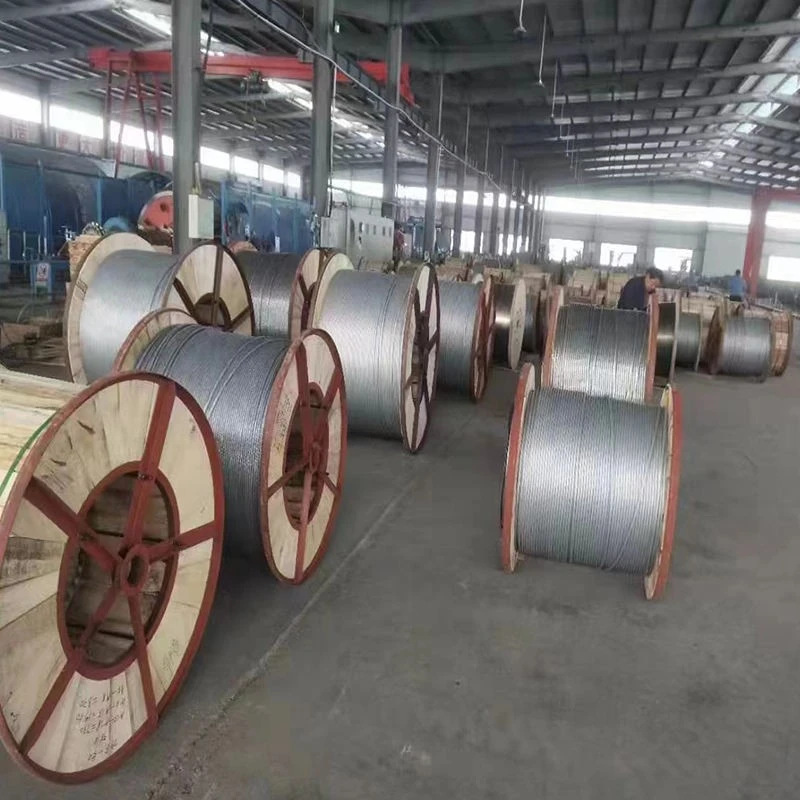

Паковање и достава

Детаљи о паковању	Дрвени бубањ, 70Кс70Кс55ЦМ	Отпремна лука	ГУАНГЗХОУ, СХЕНЗХЕН
Селлинг Унитс	Појединачна ставка	Величина једног паковања	10Кс10Кс10 цм
Појединачна бруто тежина	0.150 кг	Примери паковања

Капацитет снабдевања

Суппли Абилити

1000000 метара дневно

Леад Тиме

Количина (метри)	1 - 5000	5001 - 20000	20001 - 2000000	> 2000000
Време испоруке (дани)	6	10	30	Да се преговара

Опције прилагођавања

Опција	Мин. ред:	Накнада за прилагођавање
Прилагођени лого Према захтеву	1000 метара	--
Прилагођено паковање Према захтеву	1000 метара	--
Прилагођавање графике По жељи	1000 метара	--

20251117142021023

20251117142021025

20251111133105015

20251111133105016

ФАК

П: Која је минимална количина поруџбине за прилагођене производе?

О: Прилагођени логотип, паковање и графичке услуге генерално захтевају минималну количину поруџбине од 1000 метара. Стандардни производи могу подржавати различите количине.

П: Које је време производње?

О: Типично време испоруке се креће од 6 до 30 дана у зависности од количине поруџбине. Пројекти-великог обима захтевају потврду на основу распореда производње.

П: Како треба чувати бубњеве оптичког кабла пре инсталације?

О: Бубњеви за каблове треба да се чувају у затвореном простору, заштићени од влаге, прашине и УВ излагања. Бубњеве треба поставити хоризонтално и не чувати усправно.

П: Које методе испоруке су доступне за поруџбине у иностранству?

О: Узорке обично шаље ДХЛ, ФедЕк, УПС или ТНТ са услугом од врата{0}}до-врата. Наруџбине на велико се могу испоручити ваздушним или морским транспортом.

П: Које услове плаћања прихватате?

О: Уобичајени услови плаћања укључују Т/Т (30% авансно плаћање и 70% пре испоруке). Л/Ц, ПаиПал, Вестерн Унион и Д/П могу се преговарати у складу са условима поруџбине.

П: Које извозне документе можете да обезбедите?

О: Стандардни извозни документи укључују комерцијалну фактуру, листу паковања, сертификат о пореклу, извештај о контроли квалитета и отпремну документацију.

П: Могу ли клијенти да организују инспекцију треће стране{0}}пре слања?

О: Да. Инспекцијске услуге-треће стране могу да се организују у складу са захтевима купаца пре испоруке, укључујући фабричку инспекцију и извештаје о тестирању производа.
