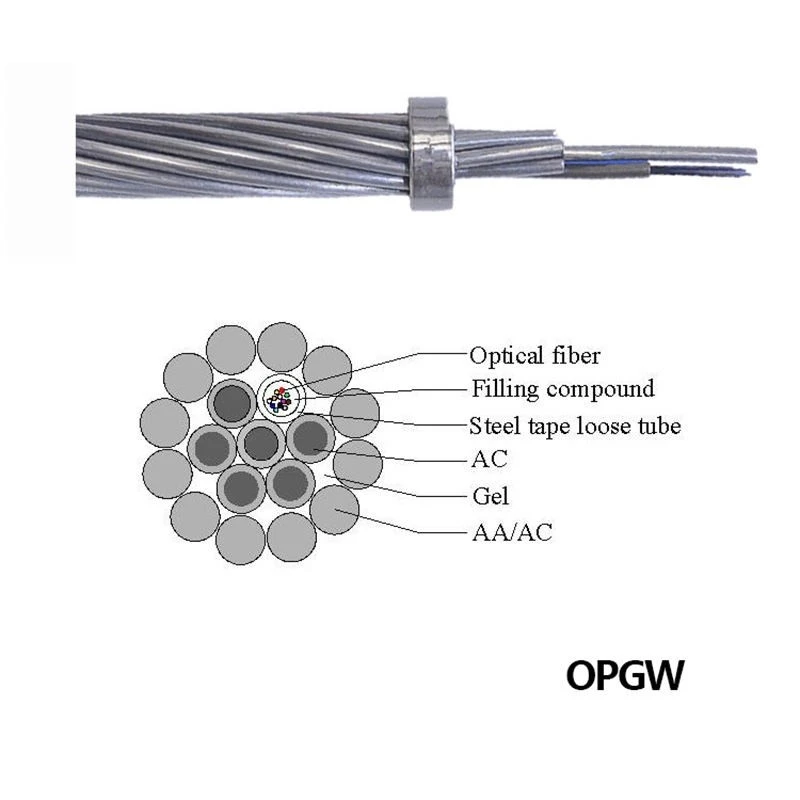

Спољни ОПГВ кабл је оптички кабл за уземљење који интегрише уземљење за пренос енергије и функције комуникације оптичким влакнима. Поседује лабаву структуру од цеви од влакана, алуминијум-компоненте од челика/алуминијумске легуре и опције ПЕ/АТ омотача. Дизајниран за само-уградњу у високонапонске-напонске далеководе, пружа поуздан пренос података и механичку заштиту.

Кључни атрибути

Бранд Наме	Гуангдонг Схенгтанг	Број модела	ОПГВ
Тип	Фибер Оптиц Цабле	Место порекла	Гуангдонг, Кина
Број проводника	Веће или једнако 10	Структура	Унитубе, оклопљена, лабава цев
Инсталација	СВЕ Самоносећа антена	Језгро од влакана	12 језгара 24 језгра 48 језгара 64 језгра
Стандард за тестирање	ИЕЦ	Бранд Наме	ОЕМ
Назив производа	Оптиц Цабле	Спољашњи омотач	ПЕ/АТ
Порт	ГУАНГЗХОУ

Техничке спецификације

Фибер Цоунт	Називни пречник (мм)	Називна тежина (кг/км)	Макс. влакана по цеви	бр. (епрувете+пунила)	Дозвољено затезно оптерећење (Н)		Дозвољена отпорност на ломљење (Н/100 мм)
Фибер Цоунт	Називни пречник (мм)	Називна тежина (кг/км)	Макс. влакана по цеви	бр. (епрувете+пунила)	Краткорочно	Дугорочно	Краткорочно	Дугорочно
2-36	12.1	125	6	6	3000	1000	3000	1000
36-72	13.9	135	12	6	3000	1000	3000	1000
74-96	16	170	12	8	3000	1000	3000	1000
98-120	16.6	210	12	10	3000	1000	3000	1000
122- 144	18.2	245	12	12	3000	1000	3000	1000
144-216	18.3	250	12	18 (2 слоја)	3000	1000	3000	1000

Кључне карактеристике

Интегрисани дизајн за уземљење и комуникацију комбинује жицу за уземљење изнад главе и пренос оптичких влакана у једном каблу, смањујући сложеност инсталације.
Лабава цевна влакнаста структура штити влакна од утицаја околине и обезбеђује стабилне оптичке перформансе током дуготрајног-операције из ваздуха.
Конструкција високе затезне чврстоће са ојачањем металном жицом подржава инсталацију на високо{0}}преносним стубовима под механичким оптерећењем.
Одлична отпорност на животну средину са опцијама ПЕ/АТ спољашњег омотача пружа заштиту од влаге, УВ зрачења и спољашњих временских услова.
Вишеструке опције капацитета влакана, укључујући 12, 24, 48, 64 и већи број влакана, испуњавају различите захтеве за комуникационе мреже за напајање.

Типичне апликације

Високонапонски далеководи -Користи се као замена жице за уземљење док обезбеђује оптичке комуникационе канале између подстаница.

Мреже енергетских предузећа -Подржава комуникацију у паметној мрежи, надзор и системе заштите за електричну инфраструктуру.

Комуникациони системи подстаница -Омогућава поуздан пренос података између подстаница и контролних центара.

Електрични водови обновљиве енергије -Погодно за пројекте преноса енергије ветра и соларне енергије који захтевају везу преко каблова.

Мрежне телекомуникационе мреже -Обезбеђује инфраструктуру ваздушних влакана дуж постојећих путева за пренос електричне енергије.

Железнички и индустријски енергетски системи -Подржава мреже за комуникацију и надзор у великим{0}}електротехничким објектима.

ОЕМ & Цустом Мануфацтуринг

Опције прилагођавања

Цустом Итем	Доступне опције
Фибер Цоунт	12 језгара, 24 језгара, 48 језгара, 64 језгара, 72 језгара, 96 језгара, 144 језгара, 216 језгара
Тип влакна	Г.652Д, Г.657А, вишемодно влакно (доступно на захтев)
Цабле Струцтуре	Унитубе, лабава цев, оклопна ОПГВ структура
Материјал јакне	ПЕ, АТ (против{0}}праћења) омотач
Боја јакне	Црна или прилагођене боје према захтевима
Пречник кабла	Приближно . 12.1 мм – 18,3 мм у зависности од броја влакана и структуре
Распоред влакана	Једнослојна{0}}или вишеслојна{1}}конфигурација цеви
Штампање	Прилагођено обележавање каблова, штампање логотипа, обележавање мерача
Друм Ленгтх	Стандардне дужине или прилагођене производне дужине
Паковање	Дрвене бубњеве, фумигиране дрвене бачве, прилагођена извозна амбалажа

ОЕМ услуге

Прилагођени дизајн ОПГВ кабла заснован на захтевима далековода
Оптимизација броја влакана и структуре
Прилагођено обележавање и брендирање каблова

Производња приватне робне марке
Прилагођена решења за паковање
Израда техничке документације
Подршка за израду узорака и одобрење

Усклађеност и индустријски стандарди

ИСО 9001:2015 -Систем управљања квалитетом за контролисане производне процесе и доследан квалитет производа.
ИСО 14001:2015 -Систем управљања заштитом животне средине за одговорне производне праксе.
ИЕЦ 60794 -Међународни стандард за дизајн каблова са оптичким влакнима, перформансе и захтеве за тестирање.
ИТУ-Т Г.652Д -Стандардно за једно{0}}модно оптичко влакно са вршним перформансама ниске воде.

ИТУ-ТГ.657 -Стандардно за савијање{0}}неосетљиво једномодно-оптичко влакно.
РоХС -Ограничава употребу опасних материја у материјалима каблова.
ДОСТИГНИ -Обезбеђује усклађеност са европским захтевима за хемијску безбедност.
ЦПР (Пропис о грађевинским производима) -Применљиво за класификацију перформанси пламена где је потребно.

Производња и контрола квалитета

Процес производње

Инспекција оптичких влакана -Верификација квалитета улазних влакана и испитивање слабљења.
Бојење влакана -Идентификација влакана кроз прецизни процес бојења.
Лабава екструзија цеви -Постављање влакана у заштитне цеви са масом за пуњење.
Централно/слој на нити -Монтажа оптичких јединица са металним чврстим елементима.
Формирање металне жице -Производња слојева жице{0}}од алуминијума и легура алуминијума.
Склоп кабла -Интеграција оптичке јединице и структуре уземљивача.
Екструзија спољашњег омотача -Примена ПЕ или АТ заштитног омотача.
Означавање каблова и паковање бубња -Штампање, инспекција и извозно паковање.

Осигурање квалитета

Испитивање оптичког слабљења
Тестирање континуитета влакана
ОТДР тестирање
Испитивање затезне чврстоће
Испитивање отпорности на ломљење
Тестирање перформанси савијања
Мерење дебљине омотача
Инспекција пречника и тежине
Тест циклуса температуре
Испитивање водоотпорних перформанси
Провера димензија

Паковање и достава

Селлинг Унитс	Појединачна ставка	Величина једног паковања	10Кс10Кс10 цм
Појединачна бруто тежина	0.150 кг

Време испоруке

Количина (метри)	1 - 5000	5001 - 20000	20001 - 2000000	> 2000000
Време испоруке (дани)	6	10	30	Да се преговара

Опције прилагођавања

Опција	Мин. ред:	Накнада за прилагођавање
Прилагођени лого Према захтеву	1000 метара	--
Прилагођено паковање Према захтеву	1000 метара	--
Прилагођавање графике По жељи	1000 метара	--

20251117142021023

20251117142021025

20251111133105015

20251111133105016

ФАК

П: Може ли ОПГВ кабл заменити традиционалне жице за уземљење?

О: Да. ОПГВ комбинује функције уземљења и оптичке комуникације, омогућавајући му да замени конвенционалне надземне жице за уземљење уз додавање могућности преноса путем влакана.

П: Која је минимална количина поруџбине за прилагођени ОПГВ кабл?

О: Прилагођени логотип, паковање и графички захтеви углавном почињу од 1.000 метара. Стандардне количине производње могу се преговарати.

П: Које је време испоруке за велике наруџбине ОПГВ каблова?

О: Типично време производње је 6 дана за 1–5.000 метара, 10 дана за 5.001–20.000 метара и око 30 дана за веће поруџбине, у зависности од спецификација и распореда производње.

П: Како треба чувати ОПГВ бубњеве за каблове пре инсталације?

О: Бубњеви за каблове треба да се чувају у затвореном простору, заштићени од влаге, прашине и УВ излагања. Бубњеве треба поставити хоризонтално, а не усправно да би се избегла деформација кабла.

П: Можете ли да обезбедите узорке ОПГВ каблова пре масовних поруџбина?

О: Да. Узорци се могу обезбедити за верификацију спецификације, оптичко тестирање и одобрење купаца пре масовне производње.

П: Који услови плаћања су прихваћени за извозне поруџбине?

О: Уобичајени начини плаћања укључују Т/Т (30% авансно плаћање и 70% пре испоруке). Л/Ц, ПаиПал, Вестерн Унион и Д/П се могу разговарати на основу услова наруџбе.

П: Које методе испоруке су доступне за ОПГВ кабл?

О: Узорке обично шаље ДХЛ, ФедЕк, УПС или ТНТ сервис од врата{0}}до{1}}врата. Поруџбине у великим количинама могу да се испоручују ваздушним или морским транспортом преко -превозника које одреди купац или по договору.

П: Која извозна документа се могу доставити?

О: Стандардни извозни документи укључују комерцијалну фактуру, листу паковања, сертификат о пореклу, извештај о контроли квалитета и отпремну документацију. Додатни документи се могу припремити према захтевима дестинације.
